接続ガイド

一般回線
ISDN
光回線（NTT）
ADSL
ケーブルテレビ

光回線（NTT）回線（ひかり電話なし）

ご利用のFAXモデムに該当する接続図をご覧ください。

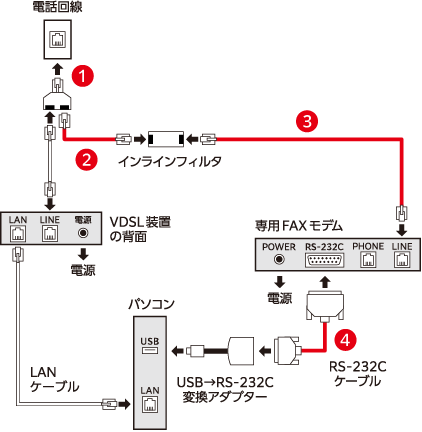

外付けFAXモデムの接続例

※図中はFAX通信するために必要な配線とその手順です。
※接続後に、モデム→パソコンの順で電源を入れてください。
※図中の黒線、赤線、番号はFAX通信するために必要な配線とその手順です。白線は必要に応じて接続します。
接続タイプ選択トップに戻る

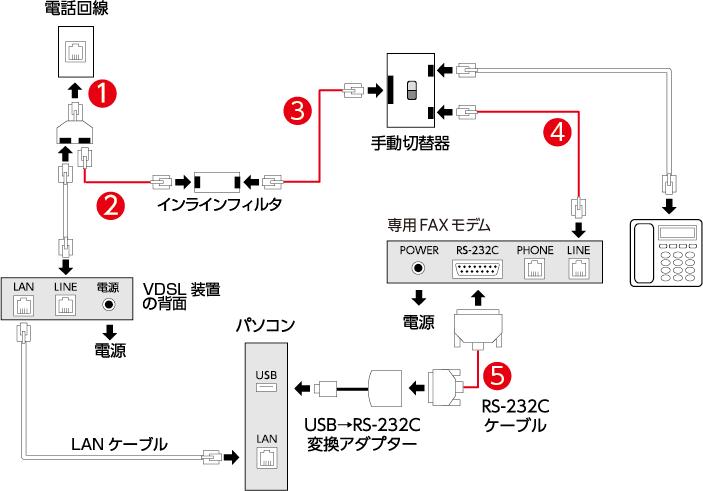

外付けFAXモデム＋手動切替器接続例

※図中はFAX通信するために必要な配線とその手順です。
※接続後に、モデム→パソコンの順で電源を入れてください。
※図中の黒線、赤線、番号はFAX通信するために必要な配線とその手順です。白線は必要に応じて接続します。
接続タイプ選択トップに戻る
▲
