まいと~くFAX 接続ガイド

一般加入回線

ご利用のFAXモデムに該当する接続図をご覧ください。

FAXモデムの仕様により、NTTの加入電話と電気的条件が異なる回線はご利用になれません。ビジネスフォン、ホームテレフォン、キーテレフォン、PBXなどをご利用になる場合は、FAXモデム メーカーまたは回線設置会社に確認してください。

CHOKKAはプッシュ回線でご利用ください。

USBモデムの接続例

図中はFAX通信するために必要な配線とその手順です。
接続後に、モデム→パソコンの順で電源を入れてください。
図中の黒線、赤線、番号はFAX通信するために必要な配線とその手順です。白線は必要に応じて接続します。

外付けFAXモデムの接続例

図中はFAX通信するために必要な配線とその手順です。
接続後に、モデム→パソコンの順で電源を入れてください。
図中の黒線、赤線、番号はFAX通信するために必要な配線とその手順です。白線は必要に応じて接続します。

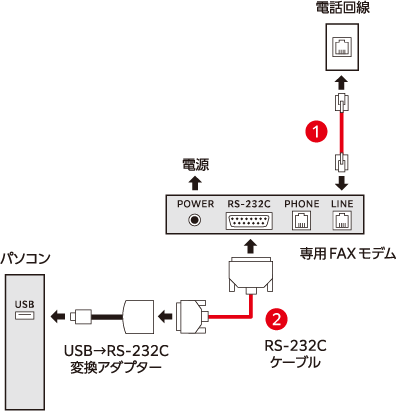

外付けFAXモデム+手動切替器接続例

図中はFAX通信するために必要な配線とその手順です。
接続後に、モデム→パソコンの順で電源を入れてください。
図中の黒線、赤線、番号はFAX通信するために必要な配線とその手順です。白線は必要に応じて接続します。
▲
